Tone generator
91 rodas
Frequências mecânicas (gear ratios), 27 buses, taper e crosstalk de terminal, fiação e compartimento. As rodas são compartilhadas entre as teclas.
M-VAVE FM-1 · tonewheel organ · after setBfree
fm1-wheel

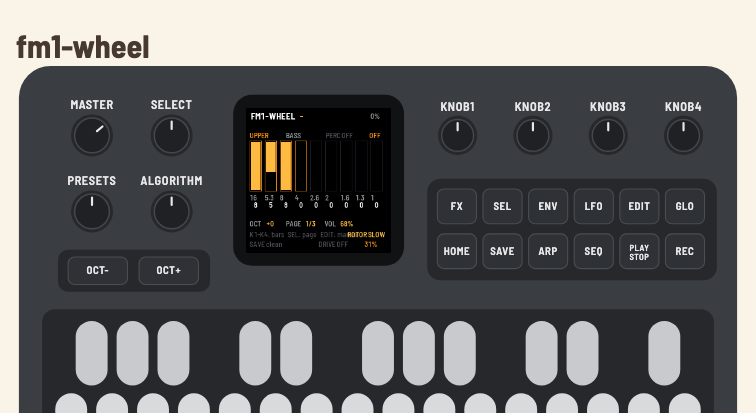

Um órgão tonewheel completo para o FM-1: 91 rodas, matriz de contatos, scanner, preamp valvulado, reverb e Leslie. O mesmo código roda no aparelho e no navegador.
Versão 0.2.0 · firmware em desenvolvimento · build de device e emulador validados; teste no FM-1 pendente.
O que é o fm1-wheel
Não é um órgão por voz: é um gerador de tonewheels compartilhado, como o instrumento original. O timbre vem das rodas, dos contatos, dos drawbars e da cadeia analógica.
Cadeia setBfree
Do scanner ao Leslie
Scanner vibrato/chorus V1–V3/C1–C3, preamp valvulado, reverb Schroeder e Leslie com Doppler, reflexões e aceleração.
FM-1
27 teclas + MIDI
Teclado embutido, USB-MIDI e TRS-MIDI. O modo drawbar keys transforma as teclas em controle dos drawbars enquanto um controlador externo toca.
Comece em três passos
Você pode ouvir agora no navegador, ou instalar no FM-1 quando o aparelho estiver conectado.
Instale
Conecte o FM-1 por USB de dados e use o instalador web no Chrome/Edge. O instalador também volta ao firmware oficial.
Toque
As 27 teclas tocam o manual superior. Um controlador MIDI externo pode tocar upper, lower e pedal nos canais 1, 2 e 3.
Edite
Aperte GLO: as teclas deixam de tocar e passam a empurrar/puxar os drawbars. O MIDI externo continua soando.
Modo drawbar keys
Com o modo ligado, cada par bemol / natural controla um drawbar do manual selecionado. A tecla preta empurra (diminui); a branca puxa (aumenta). A barra cresce de cima para baixo: 8 é todo puxado, no volume máximo. As 18 teclas de controle acendem com o mesmo brilho; as demais ficam apagadas.
GLO liga/desliga o modo. O MIDI externo continua tocando — o teclado embutido vira o controle da registração.
F3, C4, F4 e C5 são ignoradas. D#5, E5, F5, F#5 e G5 ficam livres.
| Par | Drawbar |
|---|---|
| F#3 / G3 | 16' |
| G#3 / A3 | 5⅓' |
| A#3 / B3 | 8' |
| C#4 / D4 | 4' |
| D#4 / E4 | 2⅔' |
| F#4 / G4 | 2' |
| G#4 / A4 | 1⅗' |
| A#4 / B4 | 1⅓' |
| C#5 / D5 | 1' |
Controles no FM-1
Os rótulos impressos no aparelho são os originais; a tela mostra a função real.
| Controle | Função |
|---|---|
| SELECT | página de drawbars: 0–3, 4–7, 8 + percussão |
| ALGO / EDIT | manual: UPPER, LOWER, PEDAL |
| PRESET | oito registrações de fábrica |
| K1–K4 | as quatro barras da página; na página 3, barra 1' e percussão |
| FX | drive on/off |
| ENV / ARP | percussão on/off; 2º/3º harmônico |
| LFO | vibrato/chorus OFF → V1 → C1 → V2 → C2 → V3 → C3 |
| PLAY | rotor STOP → SLOW → FAST |
| SEQ | reverb OFF → 30% → 60% → 100% |
| GLO | modo drawbar keys |
| SAVE | grava os ajustes na flash |
| OCT− / OCT+ | transpose do teclado embutido |
| MASTER | volume de saída |
O manual completo traz a tabela de MIDI, o que é salvo e a solução de problemas: português · English.
Leve para o FM-1
Pacote 0.2.0, instalador web e download direto. Conecte por USB de dados; instalar é por sua conta e risco.
Fonte, base e licença
O fm1-wheel é software livre. O código, o port do DSP e a documentação estão no GitHub.
Projetos base
setBfree (GPL-2.0-or-later) — DSP e algoritmos.
fm1-base (MPL-2.0) — plataforma, simulador, emulador e instalador.
felucca-bsp (MPL-2.0) — camada AC79, boot e loader.
Felucca (GPL-3.0-only) — referência de firmware/UX.
Licença e créditos
O firmware combinado é GPL-3.0-or-later. Veja LICENSING.md e LICENSES/.
Desenvolvido com OpenCode e DeepSeek V4.1 Flash, sob direção e revisão humanas.
